滑动面均经硬化及精密研磨，刚性与耐久性非常良好
进给机构是以齿条与齿轮的传动方式为之，进给速度稳定，进给速度与行程的调整亦非常容易
可伺服用进行车牙或车球型加工
可选择中心出水/出气
所有系列背隙皆可消除(FS—408除外)
与行控型回转油压缸搭配使用

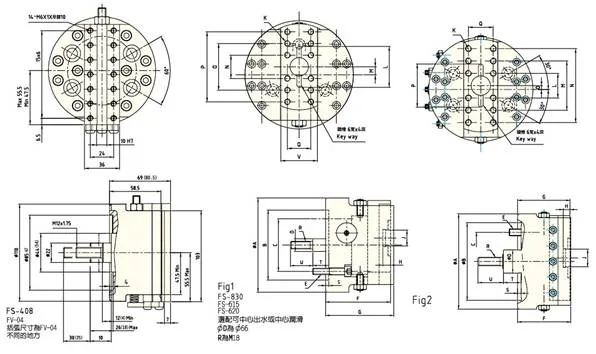

外观尺寸：
| 外型尺寸 型号 | A | B | C | D | E | F | G | H | J H7 | K | L |
|---|---|---|---|---|---|---|---|---|---|---|---|
| FS-615 | 148 | 110 | 82.6 | 20 | 3-M10x1.5 | 102 | 107 | 12 | 56 | 12-M8 | 56 |
| FS-620 | |||||||||||
| FS-630 | |||||||||||
| FS-830 | 198 | 140 | 120 | 25 | 6-M16x2 | 121 | 126 | 15 | 66 | 12-M10 | 66 |
| FS-510 | 135 | 110 | 82.6 | 33 | 4-M10x1.5 | 75 | 74 | 12 | 32 | 12-M8 | 32 |
| FS-610 | 156 | 140 | 104.8 | - | 110 | 107 | 40 | 12-M10 | 40 |
| 外型尺寸 型号 | M | N | O | P | Q | R | S | T | U | V | Fig | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Max | Min | |||||||||||
| FS-615 | ±7.5 | 32 | 64 | 96 | 32 | M12x1.75 | 5 | 40 | 25 | 35 | 50 | 1 |
| FS-620 | ±10 | 42.5 | 22.5 | |||||||||
| FS-630 | ±15 | 45 | 15 | |||||||||
| FS-830 | ±15 | 40 | 80 | 120 | 36 | M16x2 | 6 | 52 | 22 | 45 | 60 | |
| FS-510 | 64 | 96 | ±5 | 56 | 32 | M12x1.75 | 5 | 54 | 36 | 25 | - | 2 |
| FS-610 | 80 | 112 | - | 28 | 66 | 48 | - | |||||
技术规格：
| 外型尺寸 型号 | 楔心行程mm Plunger stroke (Did) | 刀座行程 mm Tool Holder stroke | 最高回转速(rpm) Max. speed | 进给速度 mm/min Max. feed speed | 重量 Kg Weight | 配合油压缸 Matching cylinder | 最高使用压力 Max. Pressure Mpa(kg/cm2) |
|---|---|---|---|---|---|---|---|
| FV-04 | 14 | 8 | 1600 | 400 | 4.2 | CS-6520N | 1.0 (10) |
| FS-408 | |||||||
| FS-615 | 15 | 15 | 1200 | 300 | 11.8 | 1.2 (12) | |
| FS-620 | 20 | 20 | 12.3 | ||||
| FS-630 | 30 | 30 | 12 | CS-6530N | |||
| FS-830 | 800 | 240 | 23.9 | 1.8 (18) | |||
| FS-510 | 18 | 10 | 1800 | 300 | 6.9 | CS-6520N | 1.2 (12) |
| FS-610 | 1700 | 13.8 |
